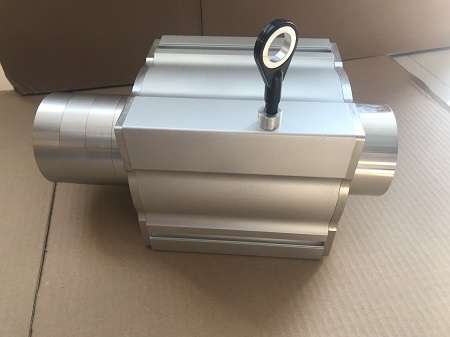

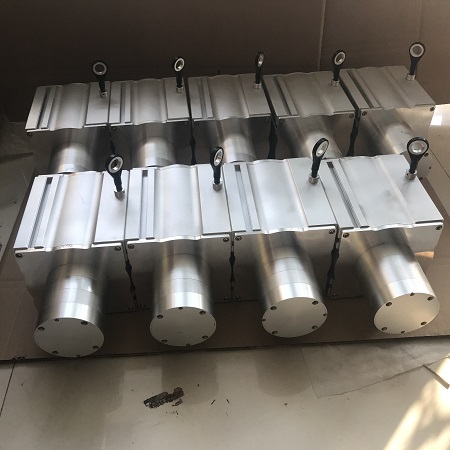

JL電梯拉線位移編碼器是把角位移或直線位移轉換成電信號，功能是把機械運動轉換成可以計量，記錄。拉線位移編碼器由可伸縮的不銹鋼繩纏繞在輪轂上，輪轂與高精度旋轉編碼器連在一起，光電編碼器可以是增量式編碼器或絕對式編碼器，混合或導電塑料旋轉電位計，同步器或解析器。
1、按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和絕對式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。絕對式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。
2、電梯位移編碼器由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差(相對于一個周波為360度)，將C、D信號反向，疊加在A、B兩相上，可增強穩定信號;另每轉輸出一個Z相脈沖以代表零位參考位。由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。
3、分辨率-編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線。
4、絕對式實心軸由于絕對編碼器在定位方面明顯地優于增量式編碼器，已經越來越多地應用于工控定位中。絕對型編碼器因其高精度，輸出位數較多，如仍用并行輸出，其每一位輸出信號必須確保連接很好，對于較復雜工況還要隔離，連接電纜芯數多，由此帶來諸多不便和降低可靠性，因此，絕對編碼器在多位數輸出型，一般均選用串行輸出或總線型輸出，德國生產的絕對型編碼器串行輸出最常用的是SSI(同步串行輸出)。
5、標準軸型絕對單圈編碼器如果要測量旋轉超過360度范圍，就要用到多圈絕對式編碼器。拉繩位移編碼器廠家運用鐘表齒輪機械的原理，當中心碼盤旋轉時，通過齒輪傳動另一組碼盤(或多組齒輪，多組碼盤)，在單圈編碼的基礎上再增加圈數的編碼，以擴大編碼器的測量范圍，這樣的絕對編碼器就稱為多圈式絕對編碼器，它同樣是由機械位置確定編碼，每個位置編碼唯一不重復，而無需記憶。
6、在操作上，拉繩式位移傳感器安裝在固定位置上，拉繩頂端則綁扎在移動物體上。拉繩直線運動和移動物體運動軸線對準成水平狀態。運動發生時，拉繩伸展和收縮。內部彈簧保證拉繩的張緊度不變。而滾動的輪轂帶動高精度編碼器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。
綜上所述就是JL電梯拉線位移編碼器各個類型解析，無論是怎樣的操作，就要先確定好量程、精度與輸出信號，一定要和技術人員先溝通，廠家會根據用戶提供的資料，確定該產品是否符合自己的使用要求。天天更新天天關注，時時有新的新聞動向，大家一定要關注我哦，明天會繼續和大家分享新的知識內容。
|
