成槽機拉線式位移傳感器安裝使用方便,適合許多危險場合應用，廣泛應用與測量領域。在建設工程領域成槽機現在人們也叫做開槽機。主要應用在施工地下連續墻時由地表向下開挖成槽的機械裝備。成槽機對垂直度和深度的檢測相當精準。而拉繩位移傳感器在其中就起著決定性的作用，利用超聲波監測儀檢測垂直度，而利用位移傳感器檢測的則是深度。

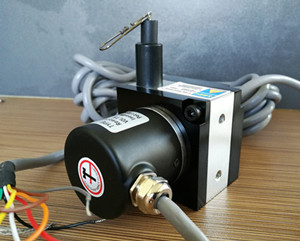

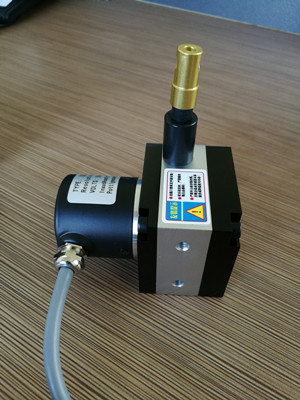

1、成槽機拉線式位移傳感器結構小巧，簡易的安裝方式，空間結構小巧。測量行程長（50～100000mm），精度（0.25～0.01%FS），防護等級IP65（可選IP67）。外殼采用進口鋁合金均經過防腐氧化處理，牽引繩為進口不銹鋼涂塑鋼絲繩，可以在惡劣的環境下工作。可選輸出方式有：電阻型、電壓型、電流型、增量脈沖型、絕對脈沖型等。
2、成槽機上面測量深度用到的傳感器基本上只有兩種激光位移傳感器和拉繩位移傳感器，相比而言激光位移的精準度并不是那么理想。拉線式位移傳感器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對(獨立)編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。
3、在操作上，拉線式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。 拉繩位移傳感器目前在成槽機上的使用是很普及的。成槽機臂頂部有一個圓盤，圓盤側邊安裝上拉線式位移傳感器，鋼絲繩下降多少圓盤轉多少刻度，傳感器就記錄下來，轉換成深度數據，而且使用起來是相當?shù)姆奖恪?
綜上所述就是成槽機拉線式位移傳感器應用分享，精量電子科技小編就講述到這里，如果還有不懂或者不明白的地方，請咨詢技術人員，會為大家詳細講解。
|
