拉繩式位移編碼器在工業自動化應用中已被廣泛采用，在初次使用該產品的時候，諸多企業用戶在接線方式上不是很了解，如位移傳感器供電電壓接錯會導致損壞該產品，故在購買該產品前應詳細咨詢拉線位移傳感器廠家技術人員，詳細了解產品的原理結構，避免造成不必要的損失。下面眾標小編為您詳細介紹拉繩式位移編碼器的接線方式，以供大家參考。

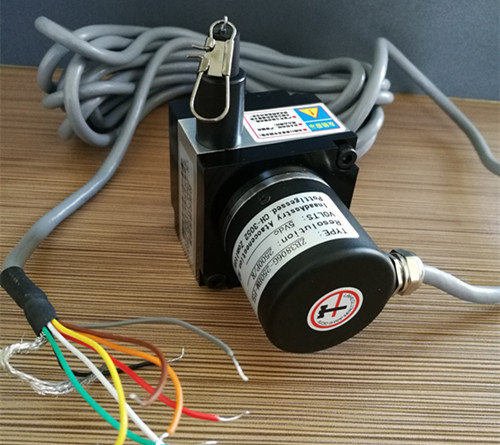

拉繩編碼器分差分信號/長線驅動信號和推挽/互補信號。其接線方式基本一樣，以下為增量型差分信號拉繩編碼器為例。接線按輸出線的顏色作為分類，加屏蔽線共為就跟線，其中屏蔽線代號為G；白色線是Vcc就是指輸入的直流電壓的正極；而黑色線是0v是指輸入直流電壓的負極，其次為紅：A 綠：B 黃：Z 粉：A- 藍：B- 橙:Z- 其中A+A-B+B-Z+Z-為輸出的信號線，增量編碼器給出兩相方波，它們的相位差90°，一般為兩個通道，其中一個通道給其一個與轉速的信號，進行順序對比，來得到旋轉方向的信息。特殊信號稱為Z或零通道，該通道給出編碼器軸的絕對零位，此信號是一個方波與A通道方波的中心線重合。A+A-B+B-Z+Z-都為互補信號，以免受電器或周邊設備的干擾，數據在發送和接收在兩個互補的通道內進行。
另外，在安裝拉繩編碼器時應注意確認在電源關閉的狀態下進行接線，特別注意錯誤接線可能會損壞傳感器，務必與高壓線或者電源線一起或在同一電線管內運行線路，信號請用專用屏蔽電纜傳輸，避免干擾。請確定供電電源電壓在額定范圍內，在接線完畢后，電源接通后的短時間內（50ms）請勿使用，如果在該產品附近使用產生電磁干擾的設備（開關調節器、高頻器、轉換發動機等）請做好設備的機架接地端子穩接地的同時做好傳感器信號傳輸的屏蔽工作。拉線編碼器屬于精密儀器請勿敲擊或跌落，應保證產品和鋼絲繩清潔，以便延長拉繩式位移編碼器的使用壽命。
|
